スロープ機 Destiny
スロープ機 デスティニー (Destiny)チェコ製
(2012.02〜)
メカ
RX ASSAN X8R7
エルロン CORONA DS−939MG
Vテール CORONA DS−929MG
ブザー
エネループ単4 自作します
エルロンリンケージから手を付けました。
コロナのサーボが私の構想にドンッピシャでした。

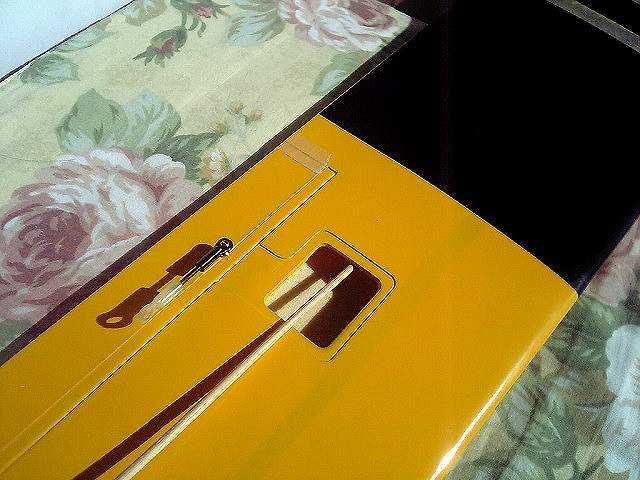

サーボホーンの干渉を確認しながら整形したところです。

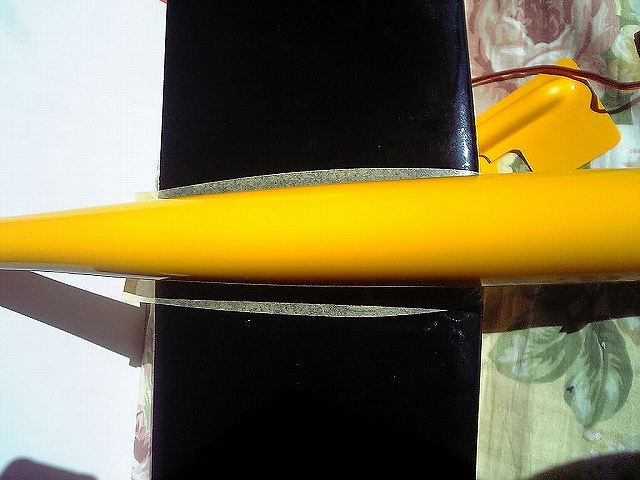

コネクター、ケーブルの位置合わせ。
翼中央部が貫通されてないのでサーボコネクターが通せません。
シャレー機で有るが中空では無く(私が知らないだけ)、センター部に樹脂が施されていた。

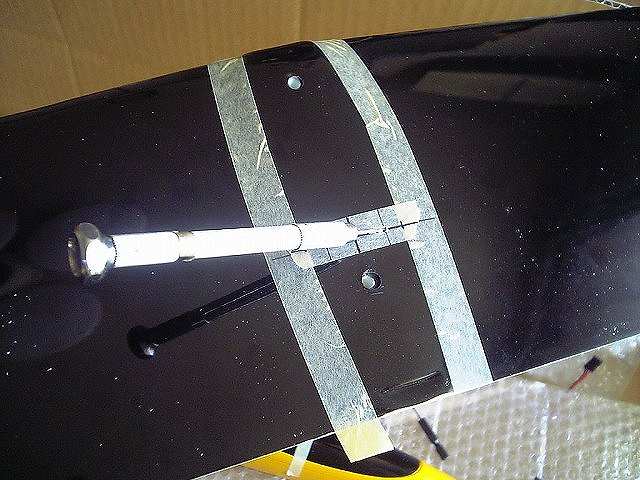

穴あけ方法を悩みましたがピンバイスで一か八かで「えっ〜」とやったら簡単に開きました。

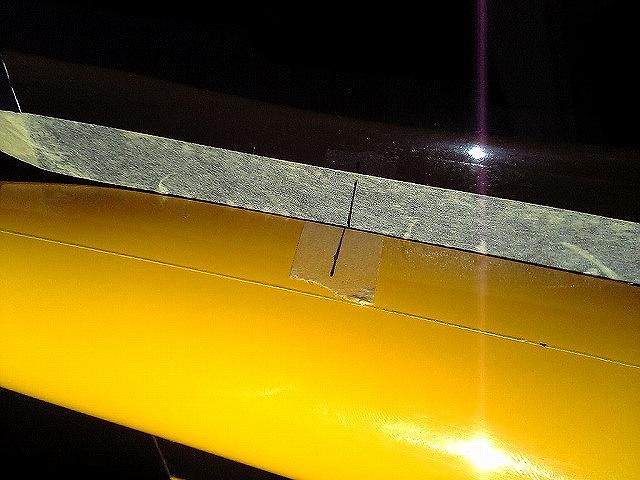

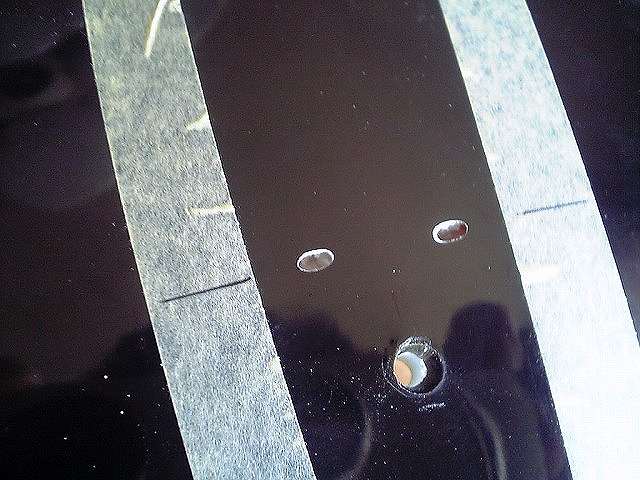

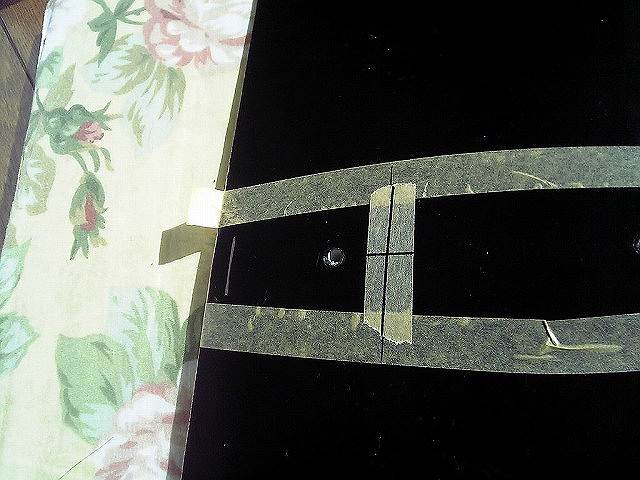

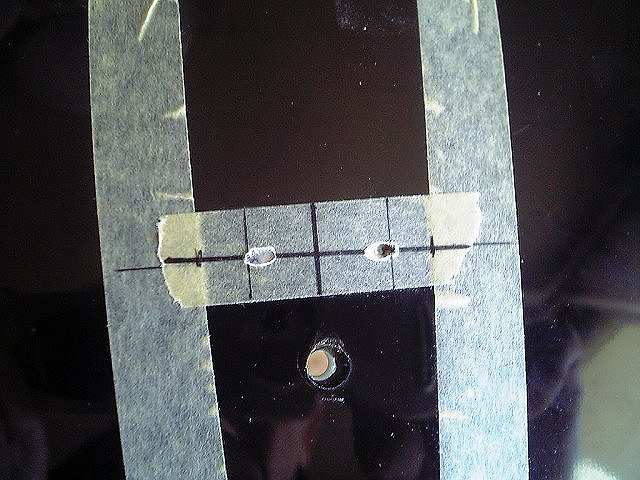

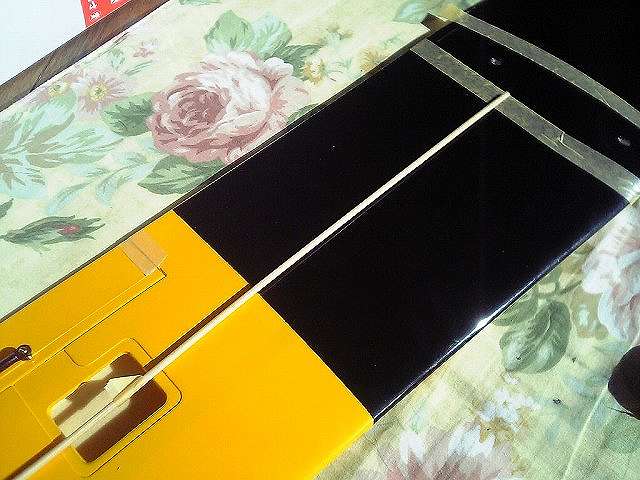

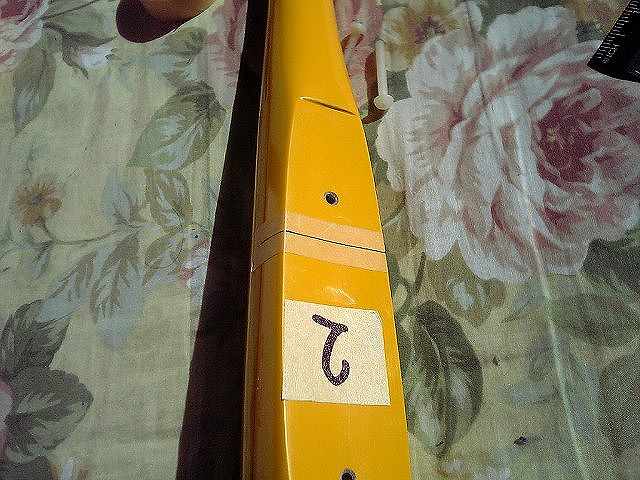

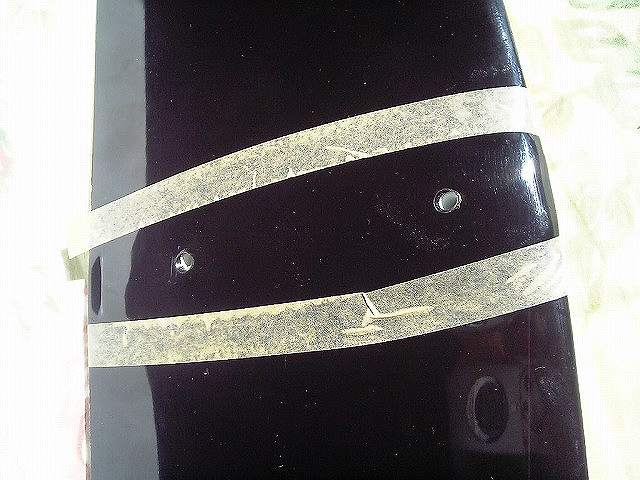

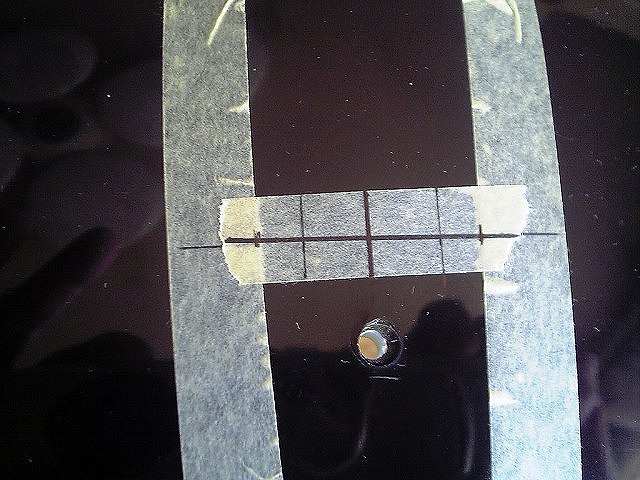

サーボ延長コード穴の位置決め。

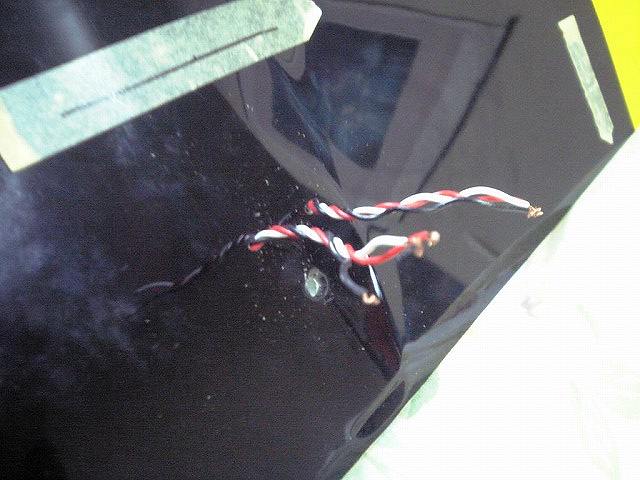

延長コードが通りました。

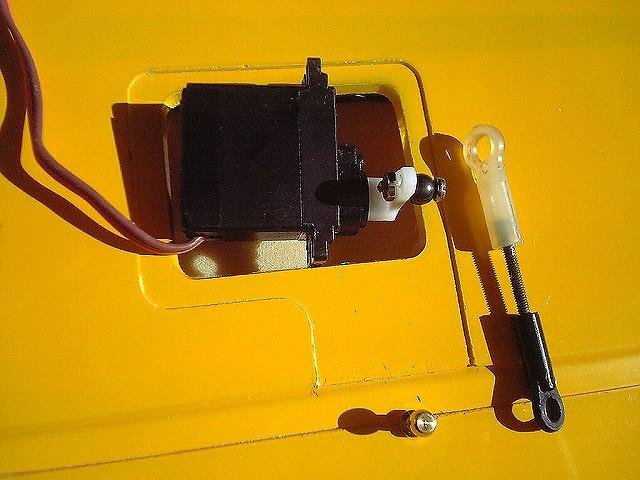

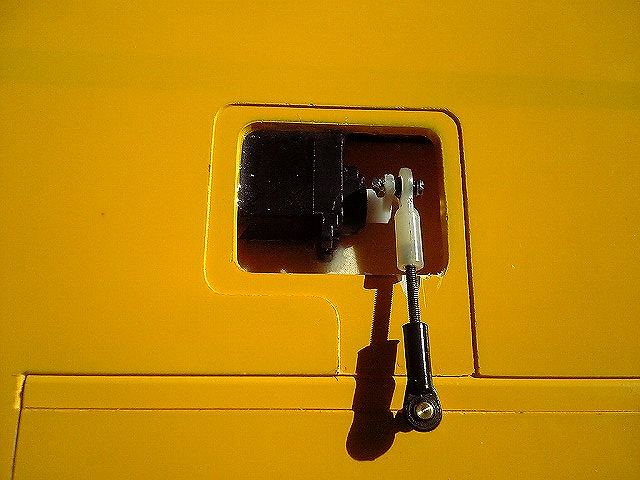

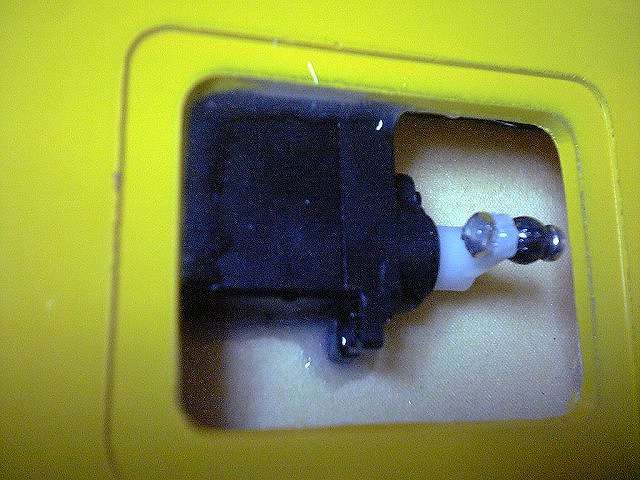

エルロンサーボの固定。
最近はもっぱら「エポキシボンドによる直付け」です。
ガタの無いリンケージが可能
工作が簡単
サーボの信頼度が向上した
非常に安価である

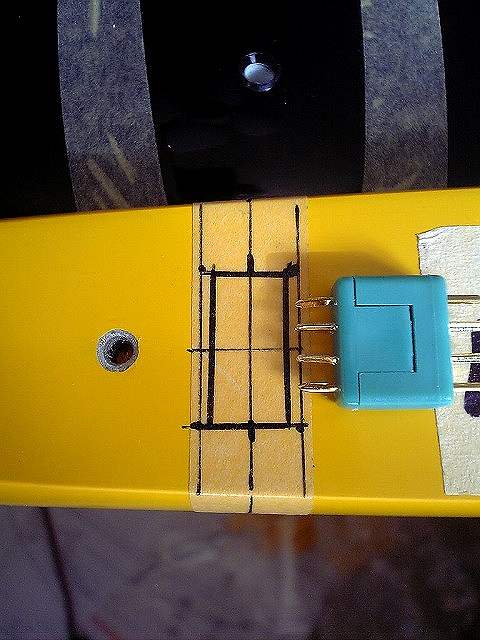

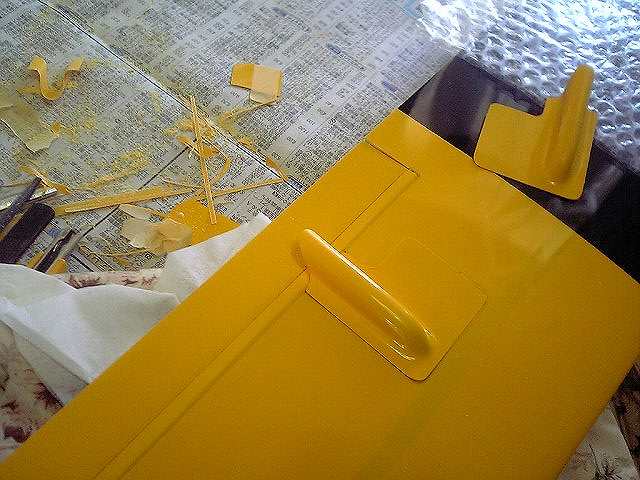

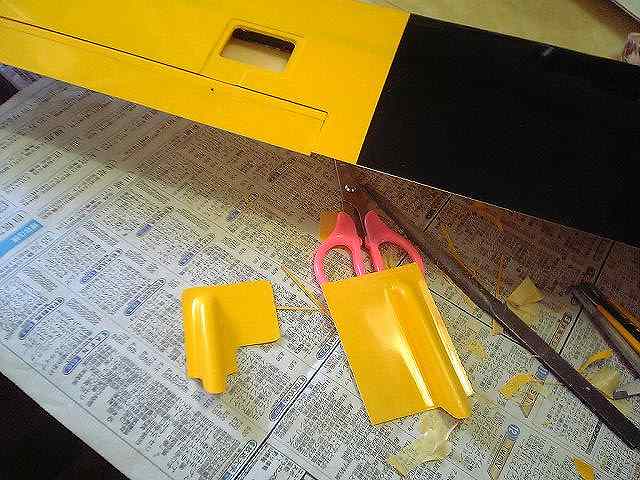

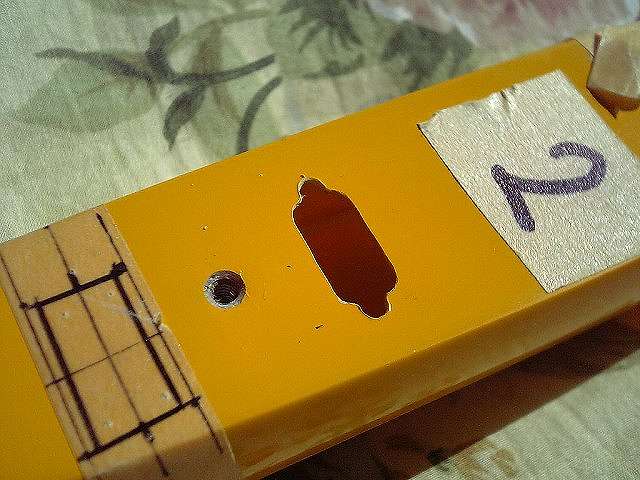

コネクター部の切開。

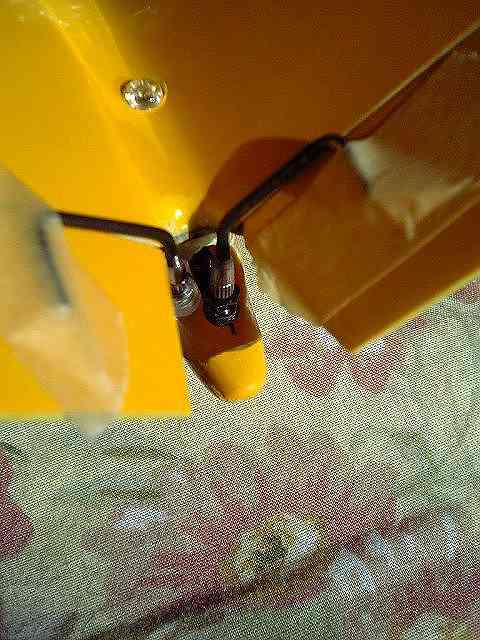

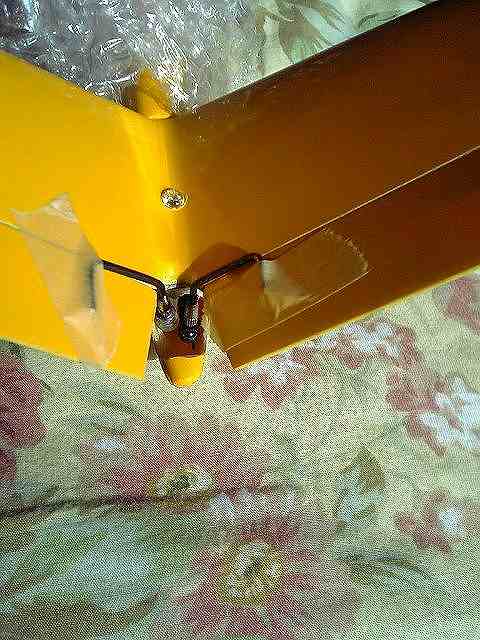

Vテールリンケージが干渉する。
付属パーツは他機との共用部品のようでこの機体には大きく、どうやっても干渉してしまいます。胴枠幅12mmです。
手持ちの小物部品で半日掛けて色々検討してみた。

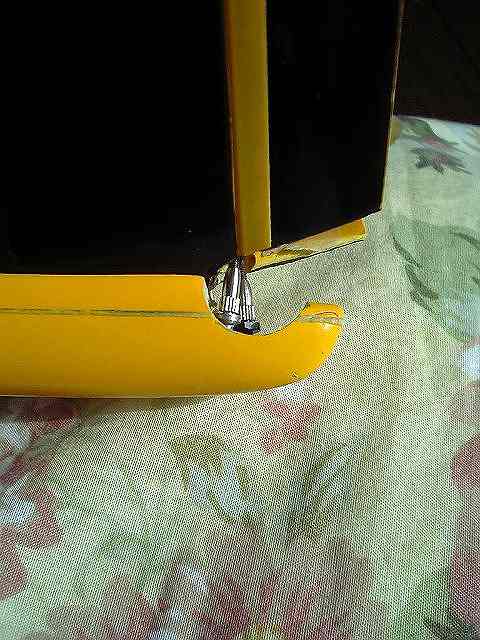

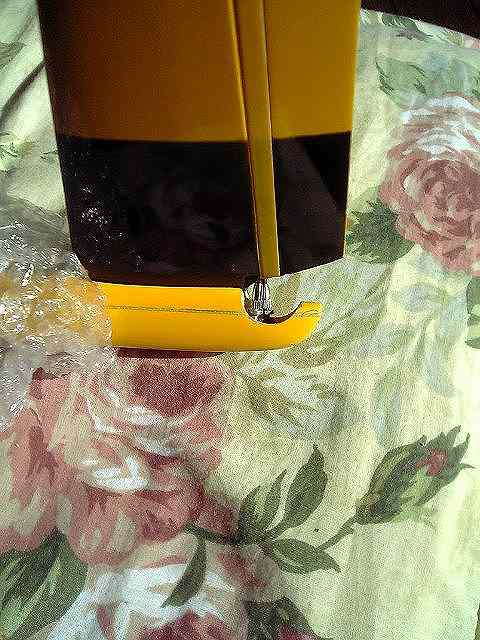

ここはおもいきってお尻をカット。
付属の部品ではどうしても干渉してダメな為、改めて作ることにしました。

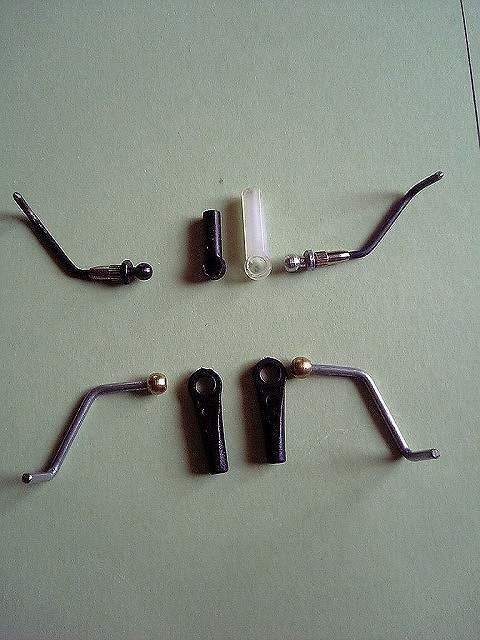

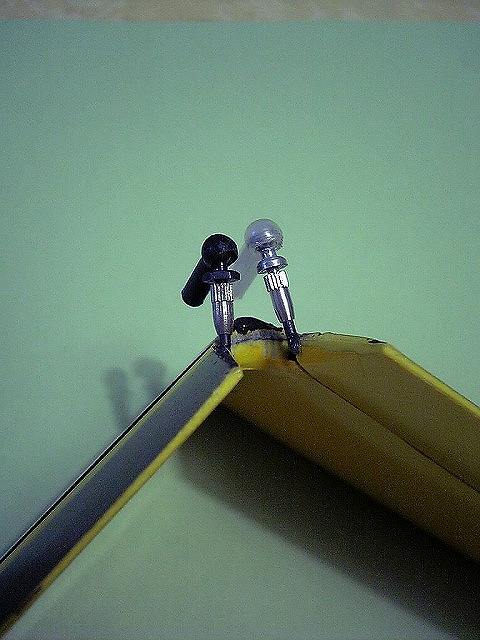

上が小物部品から仕立てたモノ。ジョイントボールを4mmに変更、キャップ式の為コンパクトに収まる。
下が付属部品、ジョイントボール5mm
これで干渉はなくなりました。
同一のモノが二個無く、形状、色違いでカッコ悪いけど機能は完ぺきです。

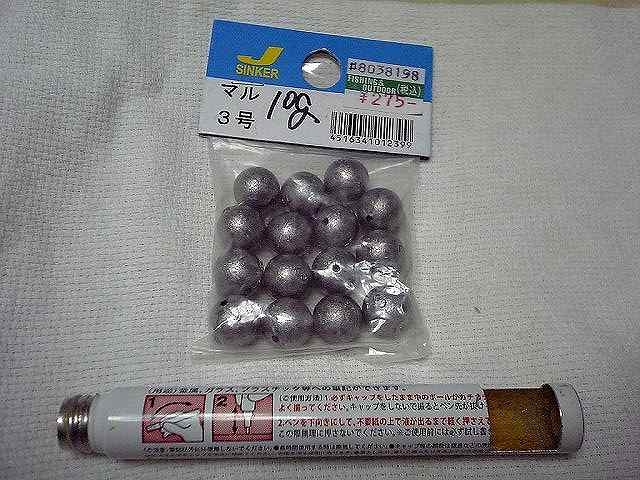

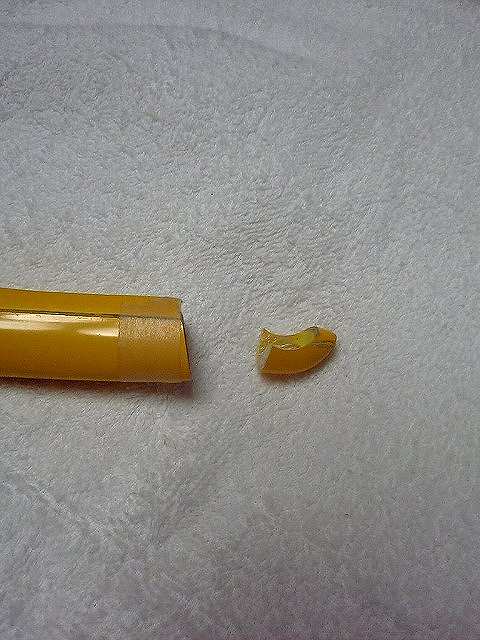

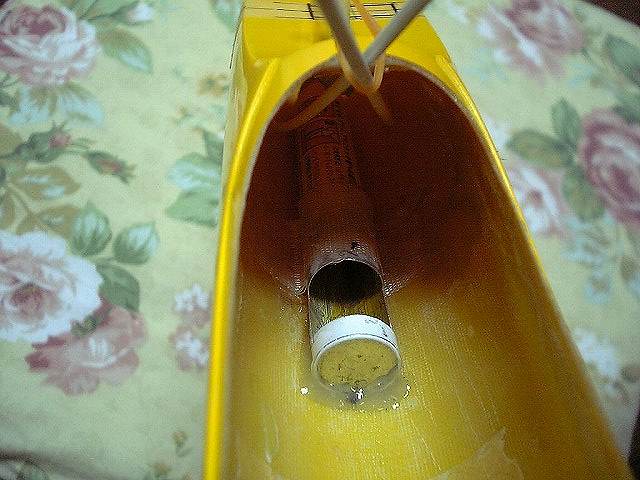

バラストチューブ

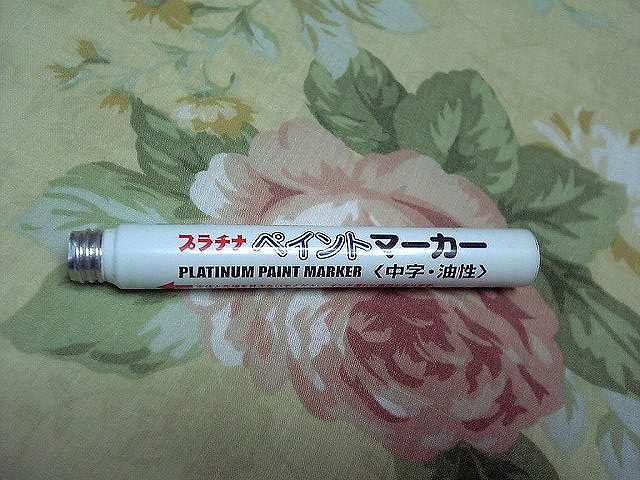

ペイントマーカーの空筒(径15mm)を利用して鉛玉10gを八個積める様にしてみた。MAX 80g
マジックペンなら更に追加出来たが手持ちに無かった。

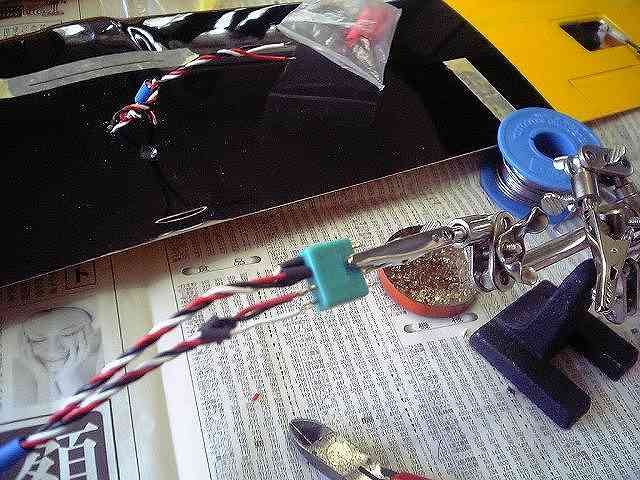

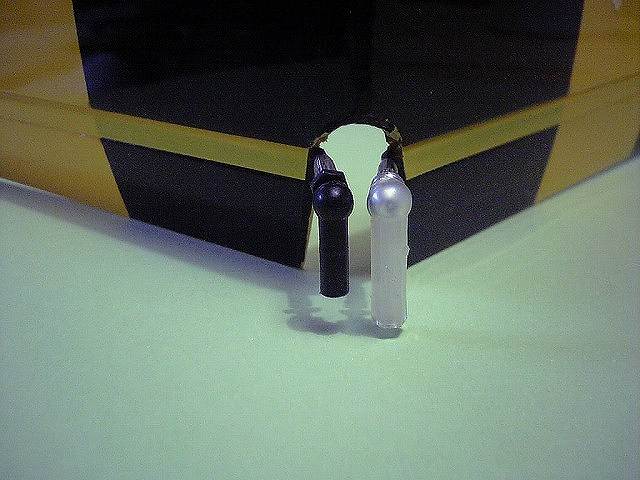

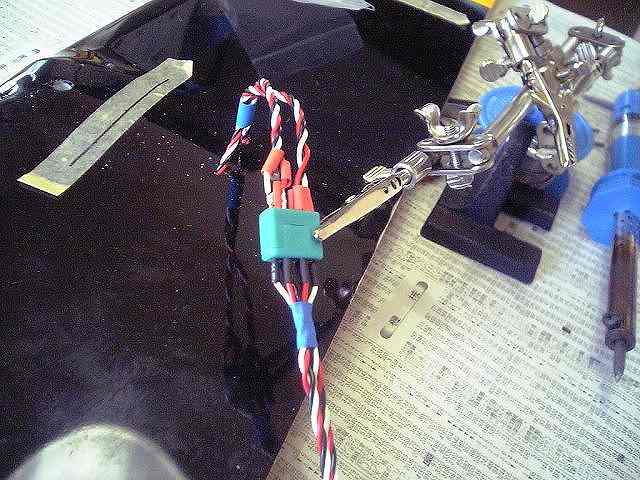

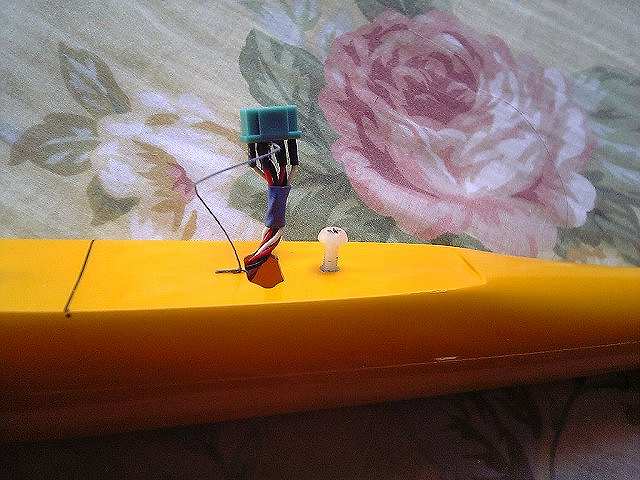

接続コネクター
凍てつく寒さの中で左右の接続を間違えない為にも。たった2本なのにしばしば間違うものです。

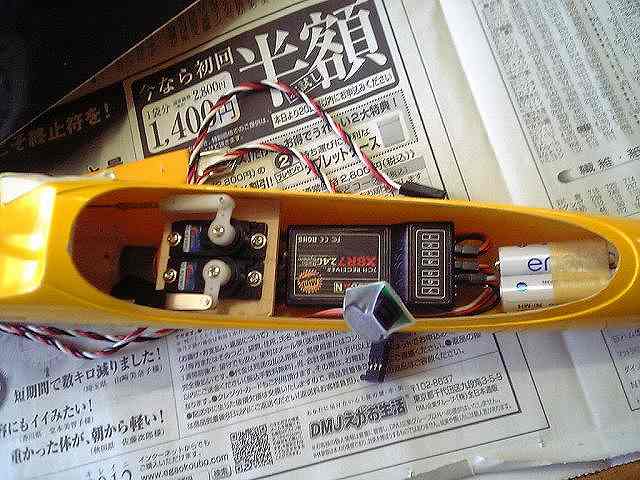

重心テスト
仮メカ積みでノーズのバラスト計量。 110g+5g(前のめりフライト分)必要のようです。
ついでに全装備重量を計ってみたら710gでした。650〜750gの理想の範囲には留まっていた。

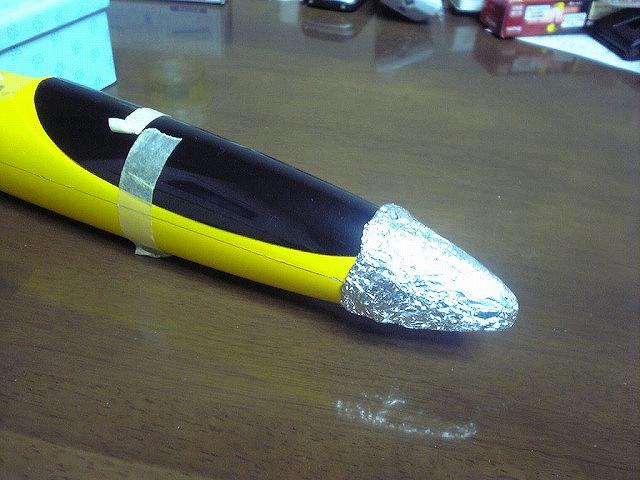

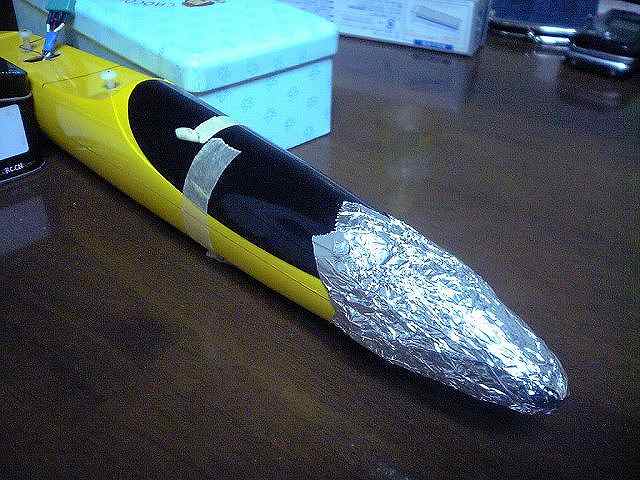

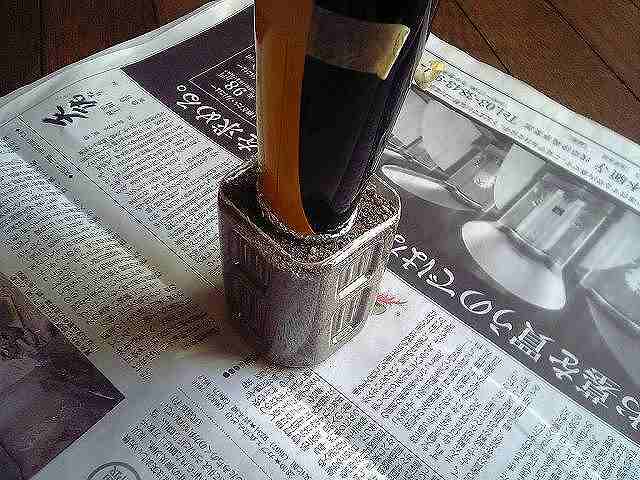

ノーズバラストの型取り

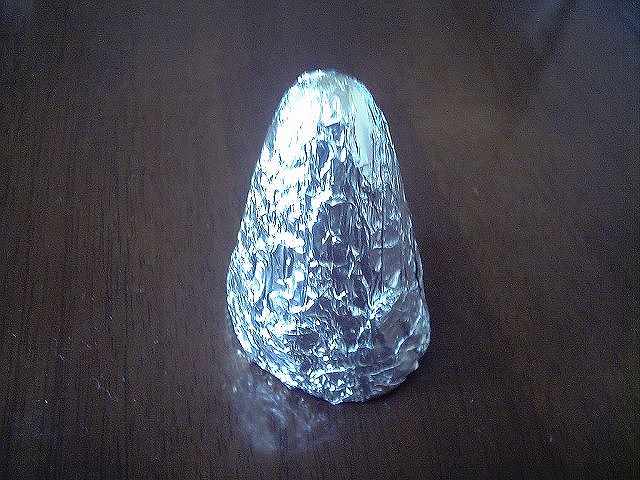

アルミホイルを重ねて(四重折×2枚)ノーズを包み、縁を折り返して腰を強くした。型を取って鉛湯を流す。
これで大体の形は出来るので後はハンマーで整形。

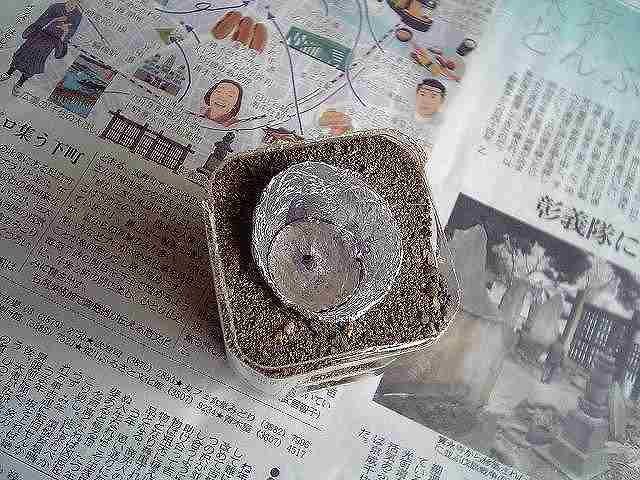

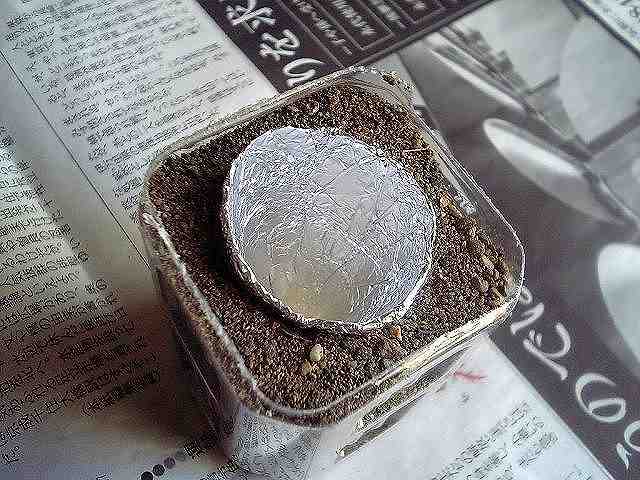

ノーズバラストの型取り
ペットボトルに砂を入れて型崩れしないようにした。
公園から砂を拝借、その後元に戻しました。

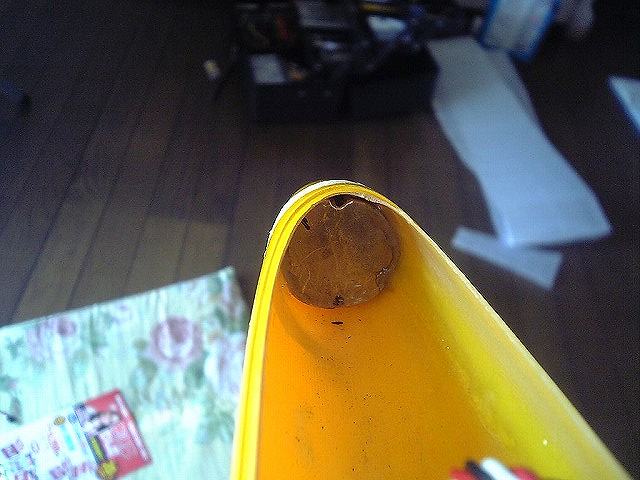

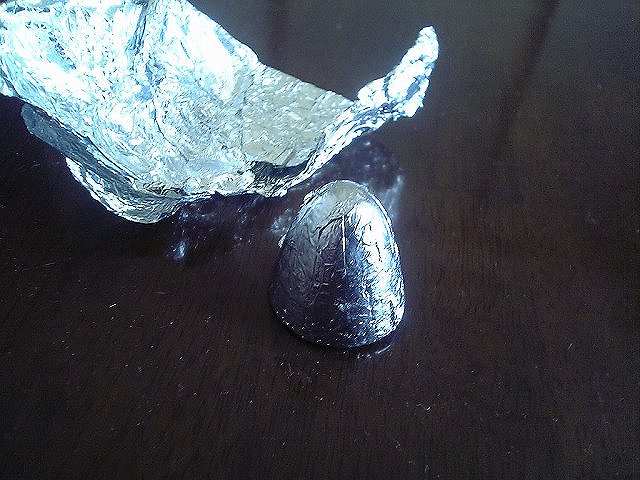

ノーズバラストと固定

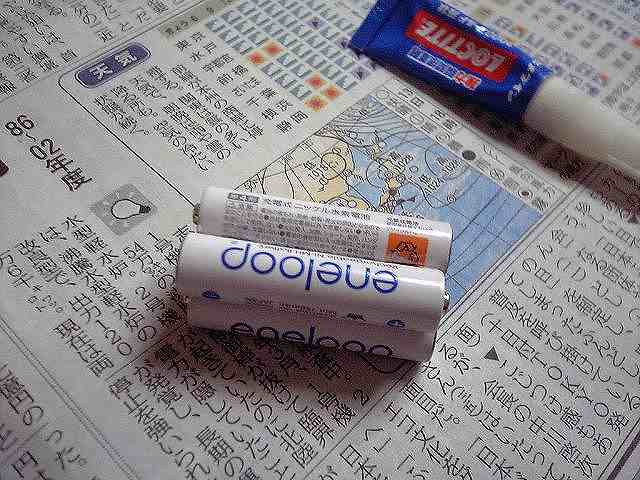

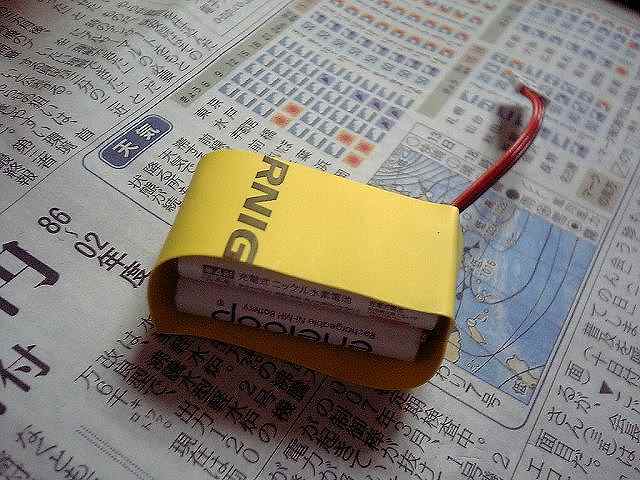

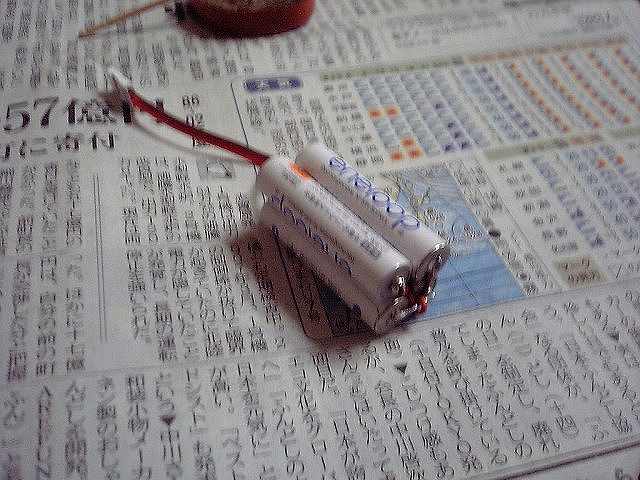

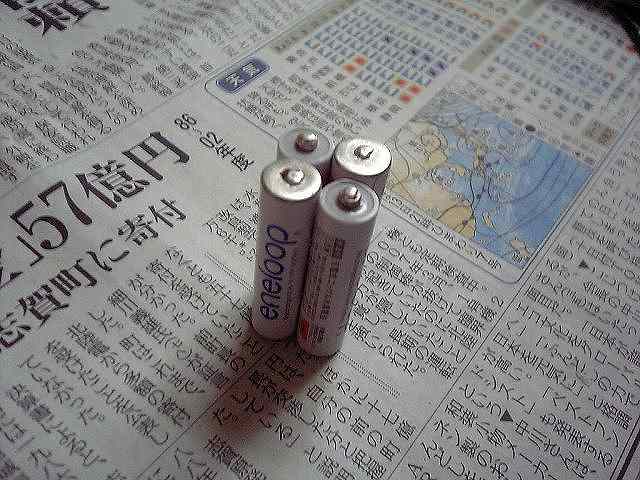

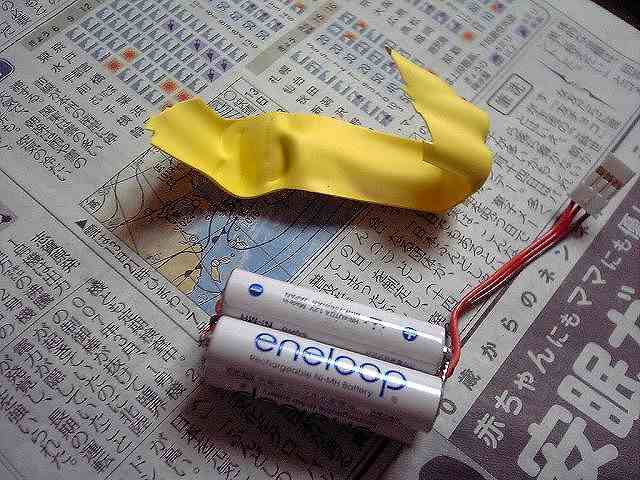

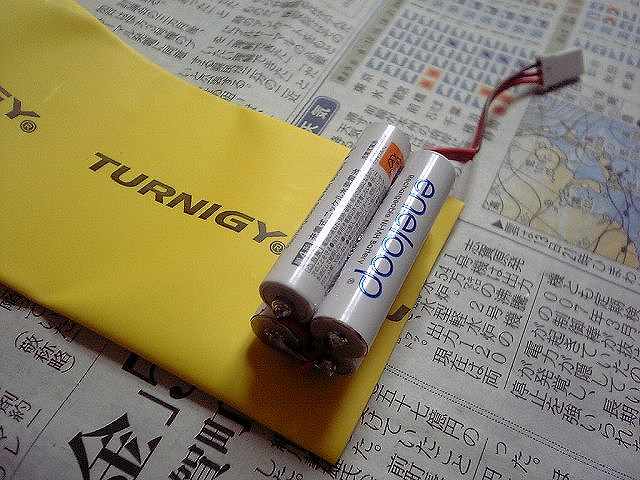

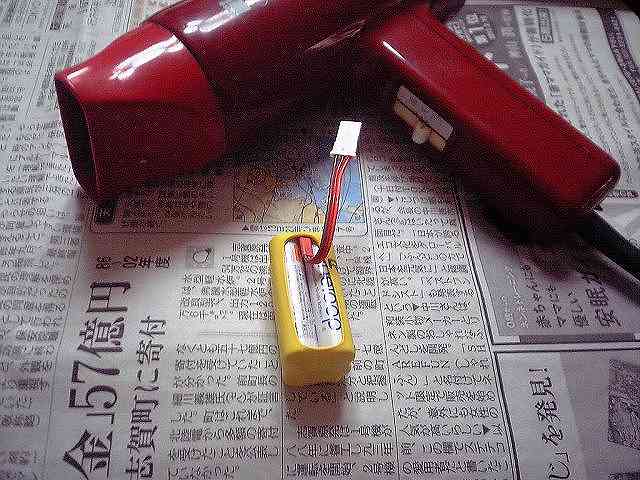

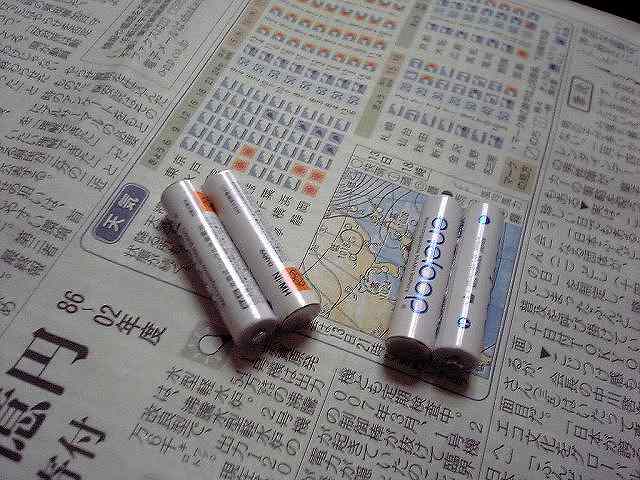

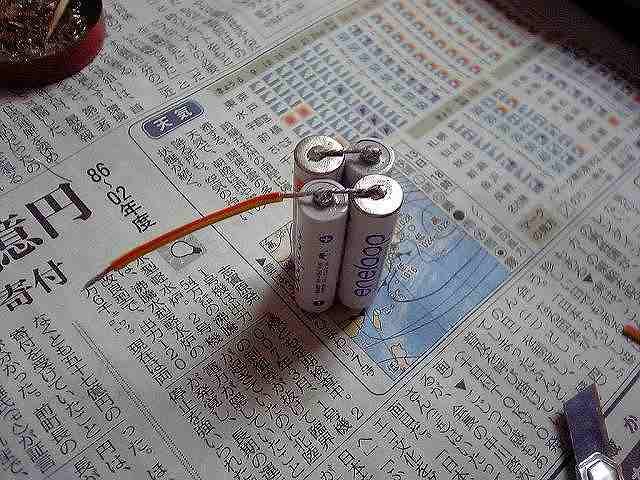

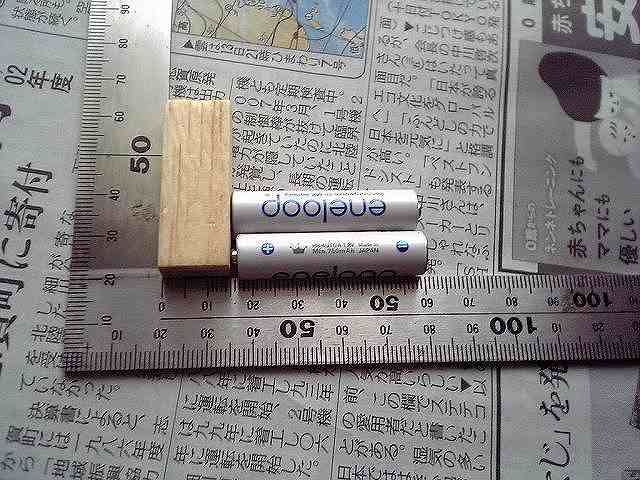

エネループ 750mAhバッテリー
失敗でした、ケーブルがちょっと短かかった、やり直し
